焊接固定支座，焊接工艺直接将工作管焊死

　　Z2焊接固定支座产品介绍及图集

　　Z2焊接固定支座是西北电力设计院汽水管道支吊架设计手册中管部支架类产品之一，英文名称为welded fixedsupport，由切割后的钢管和一块圆形钢板焊接而成，支管主体上钻孔。材质为20#钢。

　　Z2焊接固定支座主要用于固定管道，承受管道压力，限制管道位移，缓冲管道振动等方面，广泛应用于电力，冶金，石油，化工等行业的管道或设备以及桥梁，建筑和大型设备等减振场合。

　　制作Z2焊接固定支座，需要设备有剪板机，气割枪，电焊机，压力机。

　　1.用剪板机剪出矩形钢板，再用气割枪割出圆形钢板；

　　2.气割枪切割钢管，以及切割出支管优品的弧面；

　　3.用电钻在支管上打出钻孔；

　　4.用电焊机将圆板和钢管按照设计图焊接。

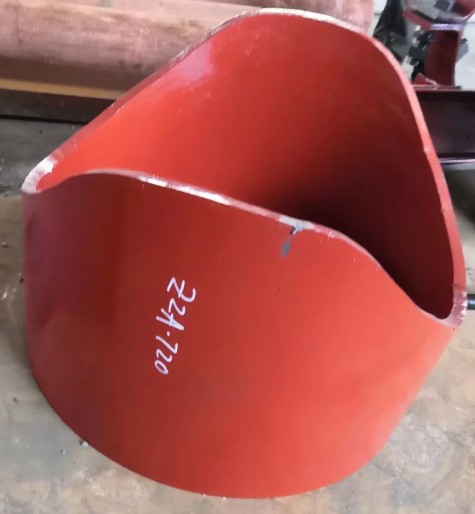

　　Z2焊接固定支座，由底板×1，一端削有弧度的钢管×1（下方有一圆孔），焊接而成。

　　Z2焊接固定支座主要用于固定管道，承受管道压力，限制管道位移，缓冲管道振动等方面，广泛应用于电力，冶金，石油，化工等行业的管道或设备以及桥梁，建筑和大型设备等减振场合。

　　制作时需注意的地方：1.与主管焊接部位的焊接要求应与主管焊口的要求相同；2.支管中在隔板与主管之间应填放保温材料（在支管与主管焊接之前）；3.在开列标号时（包括订货用）应在标号后面注明焊缝高度K值；4.在选用表中焊缝高度K值时，应注意K值不得大于主管壁厚
