垂直力吊板，工作原理，产品介绍

　　限位装置XG1垂直力吊板管道XG1垂直力吊板产品介绍

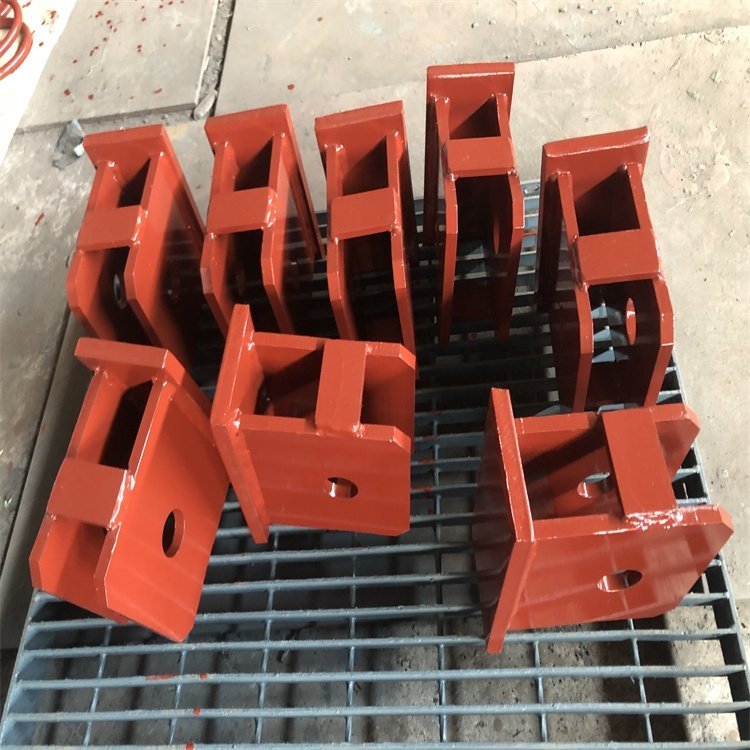

　　XG1垂直力吊板（西北电力设计院标准）型号包括：XG1.15 XG1.20 XG1.25 XG1.30 XG1.35 XG1.40 XG1.50

　　1、吊架（D）：D1长管夹D2三孔短管夹D3双孔短管夹D4焊接单板D5焊接双板D6管夹横担D7焊接横担D8管卡横担D9立管管夹D10立管短管夹D11立管焊接单板D12立管焊接双板D13横担弹簧用焊接管座D14横担弹簧用管夹管座。2、支架（Z）Z1管夹固定支座Z2焊接固定支座Z3管夹滑动支座Z4管夹导向支座Z5焊接滑动支座Z6焊接导向支座Z7管卡Z8槽钢支座Z9立管支承板Z10立管支座Z11热压弯头托座Z12循环水支座Z13循环水管托座。3、连接件（L）L1螺纹吊杆L2左右螺纹吊杆L3双孔吊板L4三孔吊板L5花兰螺丝L6吊杆螺纹接头L7环形耳子L8U形耳子L9单向滚动吊板L10双向滚动吊板，整定式弹簧组件（T）T1单板整定弹簧组件T2双板整定弹簧组件T3上下方整定弹簧组件T4支架整定弹簧组件T5横担整定弹簧组件。4、附件（F）F1六角螺母F2六角扁螺母F3垫板F4球面垫圈F5槽钢加强板F6垫圈F7焊缝加强板F8单槽钢吊杆座F9单头螺杆F10双头螺杆F11槽钢肋板F12工字钢肋板F13槽钢用方斜面垫圈F14六角头螺栓。XG1垂直力吊板XG2水平力吊板根据西北电力设计院、华东电力设计院、华北电力设计院、烟风、煤粉设计手册、化工设计院设计的根部、管部、连接件、附件。限位装置XG1垂直力吊板西北院XG1垂直力吊板XG1垂直力吊板产品介绍

　　弹簧支吊架、挡板门式隔离门、挡板式调节门、插板式隔绝门、多叶片钢制圆风门、气动插板门、电动插板门、电动挡板门、电动方风门、手动方风门、电动圆风门、手动圆风门、隔离门、隔绝门、防爆(以实际报告为主)门、煤粉吹扫孔、捅煤孔、人孔、手孔、除灰孔、补偿器、方风门、圆风门、风机进货风箱、织物补偿器、煤粉取样装置、可调缩孔、罩型通气管、弯管型通气管、给水泵进货滤网、凝结水泵入口滤网、风机进货风箱、烟气脱硫挡板门、圆形防爆(以实际报告为主)门、斜面防爆(以实际报告为主)门、重力防爆(以实际报告为主)门、煤粉吹扫孔、人孔、手孔、除灰孔、蠕胀测点等。

　　承载力为20daN-21000daN。结构形式主要有悬吊式、支承式和并联悬吊支承式。

　　(三)、T、TH结构形式和型号表示方法：

　　本吊架根据安装形式分为中间连接吊架弹簧TH 1上下连接吊架弹簧TH 2、支架弹簧TH 3三种型号。

　　TH 1又分为A、B、C三种类型；

　　TH 1 A(T1)为单耳连接吊架弹簧；

　　TH 1 B(T2)为双耳连接吊架弹簧；

　　TH 1 C为螺纹连接吊架弹簧；

　　这三种类型弹簧，主要用于悬挂在钢梁、管梁、底板上。

　　TH 2(T3)适用于安装在钢梁上；

　　TH 3(T4)主要用于搁置在基础、钢梁、楼板上；

　　T5并联悬吊型。

　　(四)、VS、TD结构形式和型号表示方法：

　　可变弹簧支吊架主要由圆柱螺旋弹簧、位移指示板、壳体及松紧螺母等零件组成。

　　可变弹簧支吊架按安装方式的不同，分为A、B、C、D、E、F、G七种型式。

　　A型----上螺纹悬吊型；

　　B型----单耳悬吊型；

　　C型----双耳悬吊型；

　　D型----上调节搁置型；

　　E型----下调节搁置型；

　　F型----支撑搁置型；

　　G型----并联悬吊型；

　　五.管夹

　　1、管夹应用范围

　　轻型系列管夹应用于6种尺寸系列的普通机械压力管子，管子外径6-102mm。

　　双联系列管夹应用于5种尺寸系列的机械压力管子，管子外径6-42mm。

　　重型系列管夹应用于10种尺寸系列的高机械压力管子，管子外径6-406mm。

　　2、管夹材料特性

　　密度、弯曲强度、冲击韧性、压缩强度、弹性模量、拉伸强度、耐温、颜色

　　3、管夹安装程序

　　装配在焊接板上装配前，为较好地确定夹的方向，建议先在固定处做好标记，后焊上焊接，嵌上管夹身的下半部分，放上需固定的管子。再放上另一半管夹身和盖板，用螺钉拧紧。切忌直接焊接已装好管夹的底板。

　　装地导轨上，导轨可焊在基础上，或用螺钉固定，随后将导轨螺母推入轨内，并转90度，将下半个管夹身嵌入螺母，放上需固定的管子，再放上上半个管管夹身和盖板，用螺钉固定。

　　叠起装配，导轨可焊在基础上，或用螺钉固定，先装上下半个管夹身，放上需固定的管子再放上上半个管夹身，用螺钉固定，通过防松盖板防止它转动。然后安装管夹，方法同上。

　　弯管的装配，装配弯管时，应直接在弯管的前部和后部用永盛管夹固定。建议这样的支承点应为固定位置。
